Talos 94

АВТОМАТИЧЕСКИЙ БОЛЛАРД TALOS 9450 / 9460 / 9470 / 9480

Выдвижной автоматический боллард со встроенной гидравлической станцией.

Область применения: жилищный, коммерческий, промышленный сектор и контроль дорожного движения.

Интенсивность использования: очень интенсивное

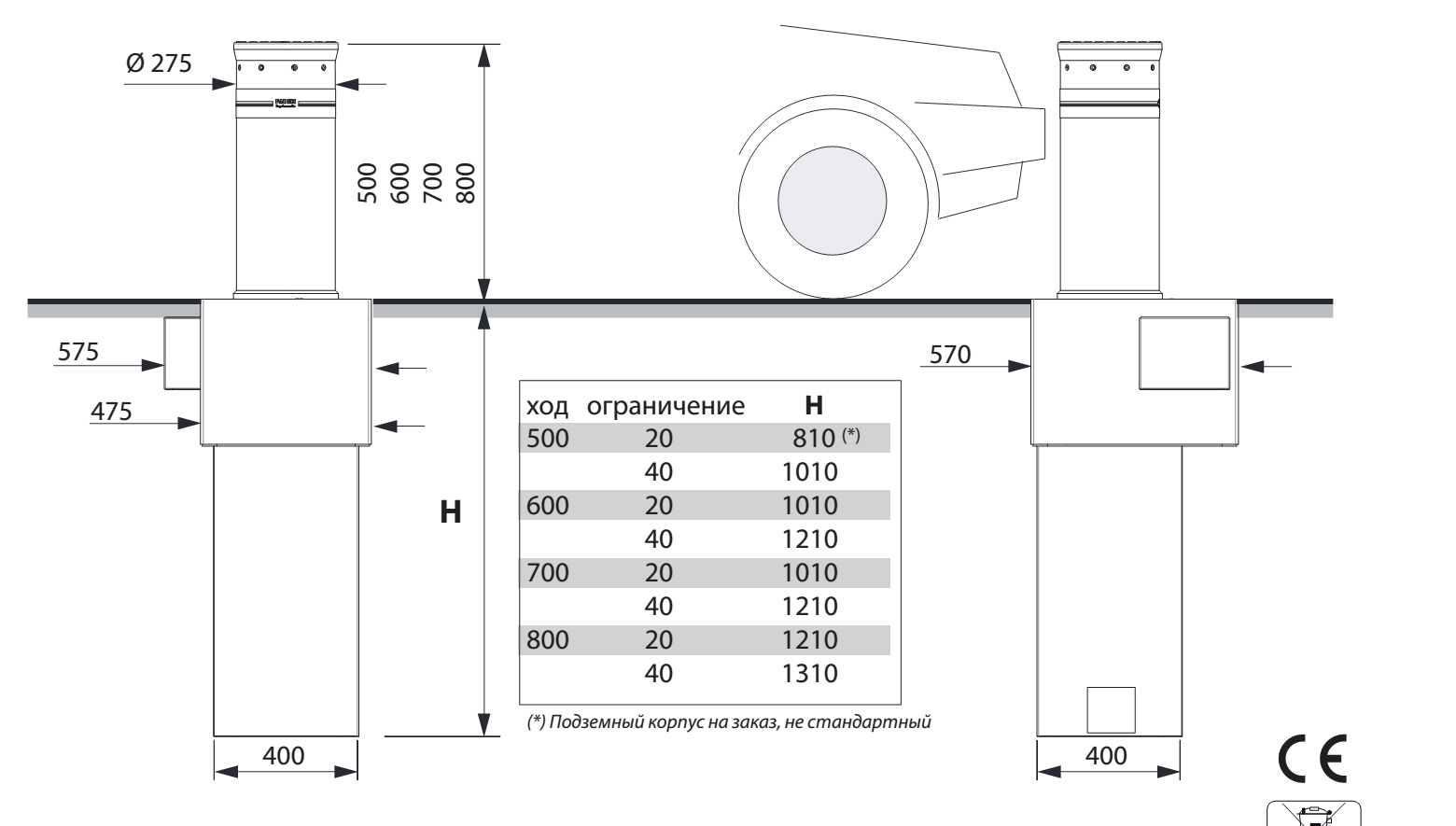

Автоматический боллард состоит из выдвижного цилиндра высотой над дорожной поверхностью в 500 - 600 - 700 – 800 мм, диаметром  275 мм, толщиной стенки 4 мм. Выдвижной цилиндр выполнен из стали Fe 360, обработанной методом катафореза и полиэфирной порошковой окраской. Версия HRC (High Resistance Cylinder) отличается тем, что 40 см (ограничение) выдвижного цилиндра (в поднятом положении) остаётся внутри под земного бокса, по сравнению с 20 см стандартной версии болларда, таким образом обеспечивая более высокий уровень сопротивляемости удару и проникновению.

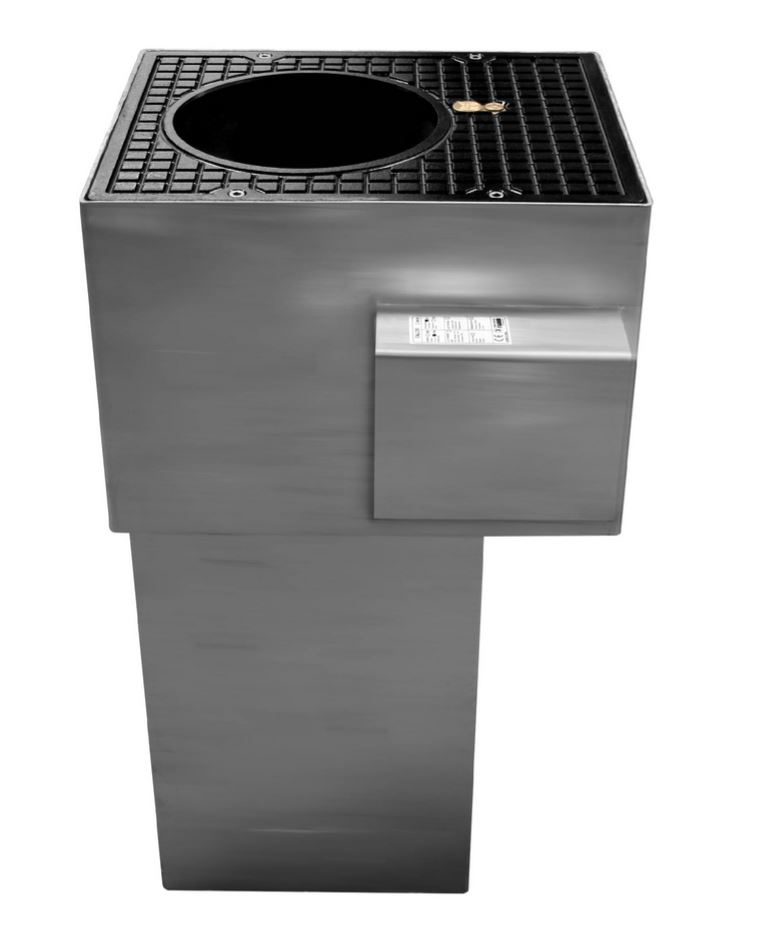

Подземный корпус выполнен из стали, обработанной горячей оцинковкой, оснащён в нижней части отверстиями для дренажа вод или для установки погружного насоса. Внутренняя рама обработана электролитической оцинковкой. Оснащён двумя магнитными концевыми выключателями: верхним и нижним. Внутренние электрические соединения (гидравлическая станция, концевые выключатели, сигнальные светодиоды и прочие опциональные аксессуары) осуществляются на фабрике внутри герметичной распределительной коробки с быстросъемным разъёмом для кабеля питания. Класс защиты быстросъемного разъёма IP 66. На заказ, доступен разъём класса защиты IP 67 и взрывозащищенный.

ГИДРАВЛИЧЕСКАЯ СТАНЦИЯ

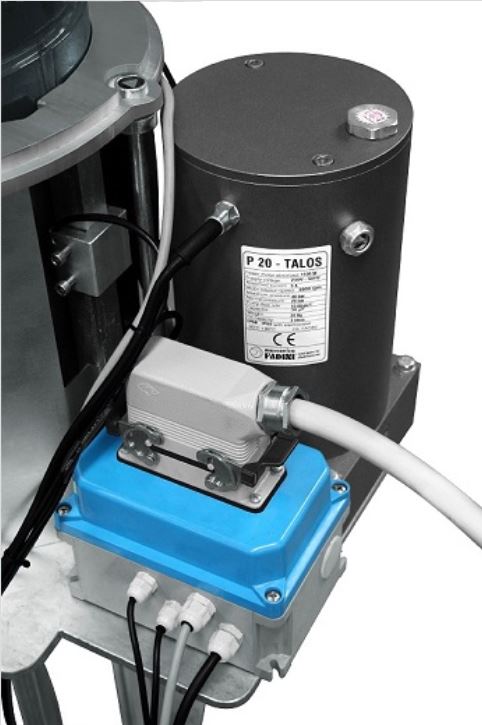

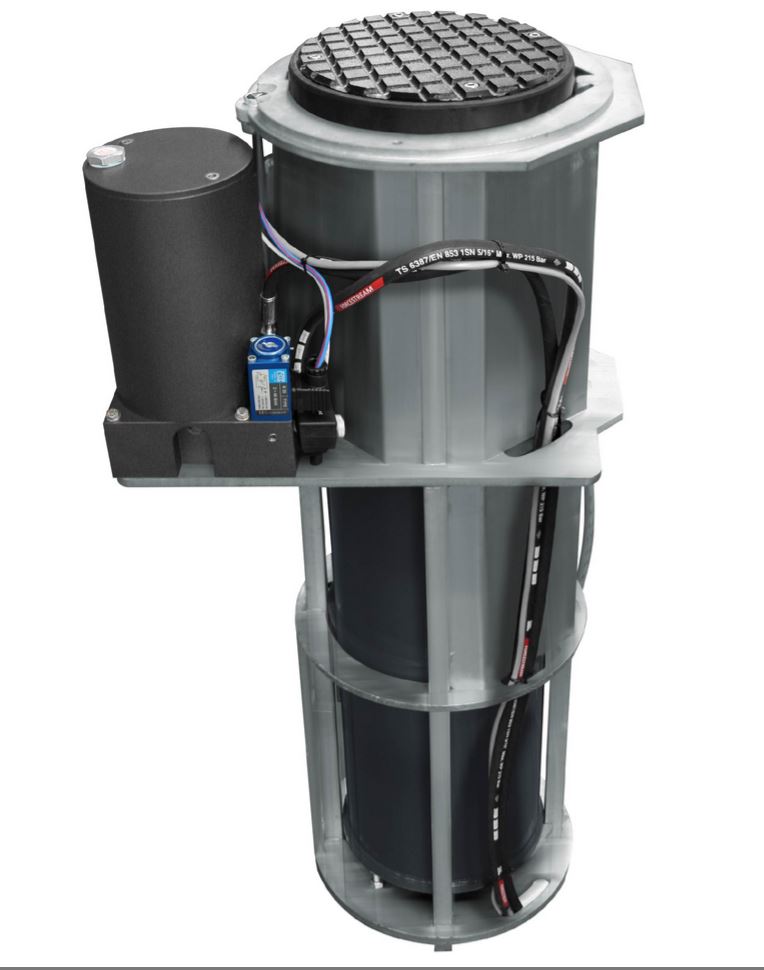

Гидравлический исполнительный механизм состоит из одного гидронасоса, приводимого в действии электрическим двигателем (230 В в переменного тока). Класс защиты IP 67. Возможна установка следующих аксессуаров: электромагнитный клапан и детектор присутствия препятствий. Смонтирована внутри верхней части подземного бокса, сбоку по отношению к выдвижному цилиндру, доступ защищён прямоугольной плиткой. Гидростанция и гидроцилиндр соединены между собой трубками высокого давления (300 бар).

СТАНДАРТНЫЕ ОСНАЩЕНИЯ БЕЗОПАСНОСТИ

Видимость выдвижного цилиндра в любых климатических условиях обеспечена светоотражающей наклейкой шириной 8 0 мм и 9 сигнальными светодиодами вокруг верхнего контура. Оголовок выдвижного цилиндра оснащена резиновым кольцом, для защиты против возможных ударов прохожих. Защита от царапин во время движения обеспечена разными диаметрами крышки цилиндра и самого цилиндра. Стандартный ключ треугольного профиля (поставляемый в комплекте с автоматикой) позволяет разблокировку гидравлической системы и ручное опускание цилиндра до уровня дорожной поверхности.

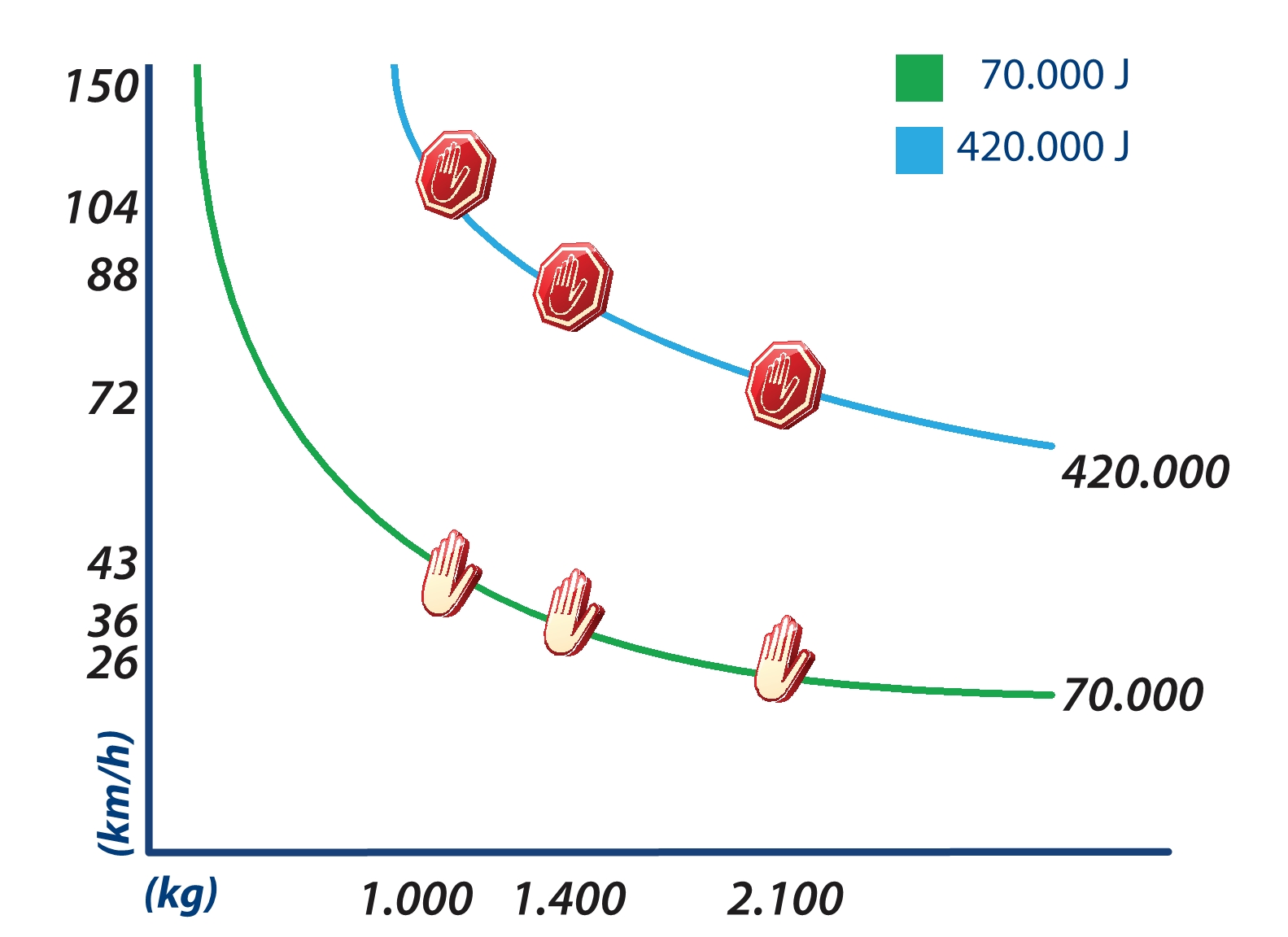

СОПРОТИВЛЯЕМОСТЬ УДАРУ

Различаются два вида сопротивляемости:

• удару
• проникновению

в зависимости от ограничения выдвижного цилиндра: 20 см для стандарт ной версии :

• сопротивляемость удару (без деформации)52.000 Дж
• сопротивляемость проникновению 320.000 Дж

и 40 см для модели HRC

• сопротивляемость удару (без деформации)70.000 Дж
• сопротивляемость проникновению 420.000 Дж

СКОРОСТЬ РАБОТЫ

В стандартных условиях работы:

• скорость опускания 25 см/с
• скорость подъёма 23 см/с

РАБОЧАЯ ТЕМПЕРАТУРА

Автоматические болларды разработаны для работы в следующих климатических условиях:

• стандартная рабочая температура:- 20°C + 80°C
• рабочая температура с нагревательным устройством (опция): - 40°C + 80°C

БЛОК УПРАВЛЕНИЯ

Боллардами управляет электронная плата питанием от  230 В в переменном токе, которая устанавливается снаружи внутри пластиковой коробки  из поликарбоната. Управляет до 4-х боллардами одновременно. Для электрических соединений рекомендуются следующие виды кабеля: многополюсный кабель FG 70R 12x1,5 mm² или FG 70R  16x1,5 mm².

АКСЕССУАРЫ

Болларды возможно доукомплектовать различными аксессуарами, которые с завода смонтированы и подсоединены к внутренней распределительной коробке.

• Электромагнитный клапан 24 В пост. ток: позволяет опускание цилиндра в случае прерывания электрического питания.
• Детектор присутствия препятствий: в случае обнаружения препятствия над цилиндром, не позволяет подъём или, если препятствие обнаружено в фазе подъёма, меняет сторону движения и опускает цилиндр до упора.
• Акустический сигнал: сопровождает движение подъёма и опускания цилиндра.
• Нагревательный элемент 24 В пост. ток: нагревает боллард изнутри, когда внешняя температура опускается ниже 5 °C.
• Детектор магнитных петель.
• Изменение цвета выдвижного цилиндра по шкале RAL .
