АВТОМАТИЧЕСКИЙ БОЛЛАРД TALOS 9450 / 9460 / 9470 / 9480  - AISI 304

Выдвижной автоматический боллард со встроенной гидравлической станцией.

Область применения: жилищный, коммерческий, промышленный сектор и контроль дорожного движения.

Интенсивность использования: очень интенсивное

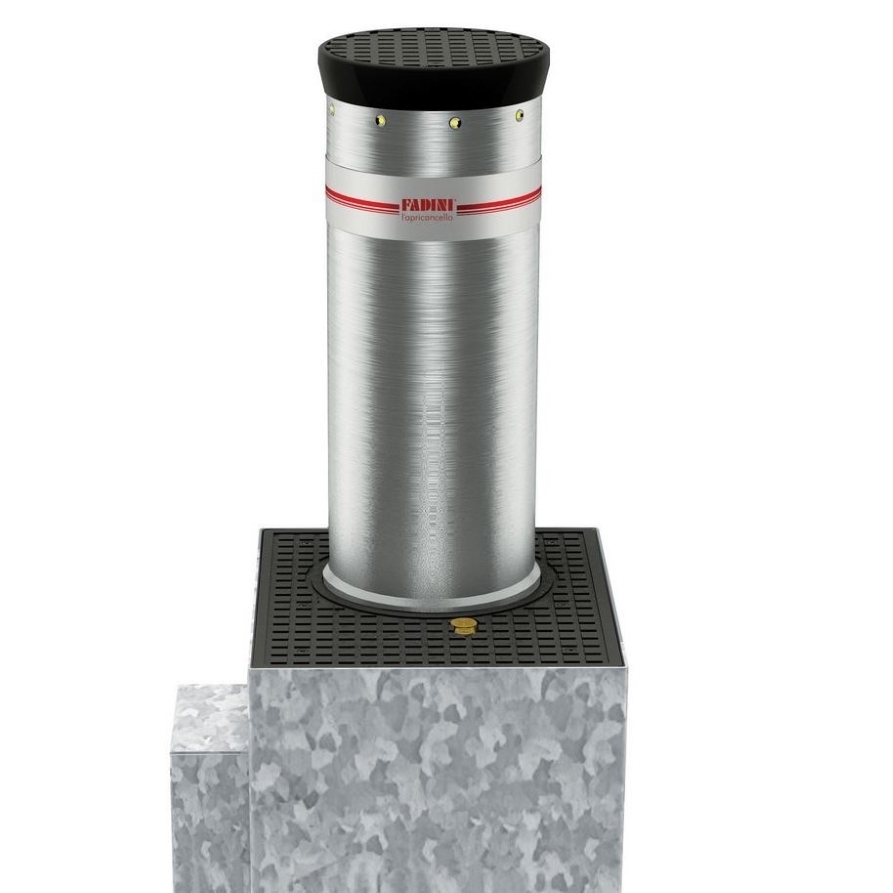

Автоматический боллард состоит из выдвижного цилиндра высотой над дорожной поверхностью в 500 - 600 - 700 – 800 мм, диаметром  275 мм, толщиной стенки 4 мм. Выдвижной цилиндр выполнен из нержавеющей сатинированной стали AISI 304. Версия HRC (High Resistance Cylinder) отличается тем, что 40 см (ограничение) выдвижного цилиндра (в поднятом положении) остаётся внутри под земного бокса, по сравнению с 20 см стандартной версии болларда, таким образом обеспечивая более высокий уровень сопротивляемости удару и проникновению.

Подземный корпус выполнен из стали, обработанной горячей оцинковкой, оснащён в нижней части отверстиями для дренажа вод или для установки погружного насоса. Внутренняя рама обработана электролитической оцинковкой. Оснащён двумя магнитными концевыми выключателями: верхним и нижним. Внутренние электрические соединения (гидравлическая станция, концевые выключатели, сигнальные светодиоды и прочие опциональные аксессуары) осуществляются на фабрике внутри герметичной распределительной коробки с быстросъемным разъёмом для кабеля питания. Класс защиты быстросъемного разъёма IP 66. На заказ, доступен разъём класса защиты IP 67 и взрывозащищенный.

ГИДРАВЛИЧЕСКАЯ СТАНЦИЯ

Гидравлический исполнительный механизм состоит из одного гидронасоса, приводимого в действии электрическим двигателем (230 В в переменного тока). Класс защиты IP 67. Возможна установка следующих аксессуаров: электромагнитный клапан и детектор присутствия препятствий. Смонтирована внутри верхней части подземного бокса, сбоку по отношению к выдвижному цилиндру, доступ защищён прямоугольной плиткой. Гидростанция и гидроцилиндр соединены между собой трубками высокого давления (300 бар).

СТАНДАРТНЫЕ ОСНАЩЕНИЯ БЕЗОПАСНОСТИ

Видимость выдвижного цилиндра в любых климатических условиях обеспечена светоотражающей наклейкой шириной 8 0 мм и 9 сигнальными светодиодами вокруг верхнего контура. Оголовок выдвижного цилиндра оснащена резиновым кольцом, для защиты против возможных ударов прохожих. Защита от царапин во время движения обеспечена разными диаметрами крышки цилиндра и самого цилиндра. Стандартный ключ треугольного профиля (поставляемый в комплекте с автоматикой) позволяет разблокировку гидравлической системы и ручное опускание цилиндра до уровня дорожной поверхности.

СОПРОТИВЛЯЕМОСТЬ УДАРУ

Различаются два вида сопротивляемости:

  • удару
  • проникновению

в зависимости от ограничения выдвижного цилиндра: 20 см для стандарт ной версии :

  • сопротивляемость удару (без деформации)52.000 Дж
  • сопротивляемость проникновению 320.000 Дж

и 40 см для модели HRC

  • сопротивляемость удару (без деформации)70.000 Дж
  • сопротивляемость проникновению 420.000 Дж

СКОРОСТЬ РАБОТЫ

В стандартных условиях работы:

  • скорость опускания 25 см/с
  • скорость подъёма 23 см/с

РАБОЧАЯ ТЕМПЕРАТУРА

Автоматические болларды разработаны для работы в следующих климатических условиях:

  • стандартная рабочая температура:- 20°C + 80°C
  • рабочая температура с нагревательным устройством (опция): - 40°C + 80°C

БЛОК УПРАВЛЕНИЯ

Боллардами управляет электронная плата питанием от  230 В в переменном токе, которая устанавливается снаружи внутри пластиковой коробки  из поликарбоната. Управляет до 4-х боллардами одновременно. Для электрических соединений рекомендуются следующие виды кабеля: многополюсный кабель FG 70R 12x1,5 mm² или FG 70R  16x1,5 mm².

АКСЕССУАРЫ

Болларды возможно доукомплектовать различными аксессуарами, которые с завода смонтированы и подсоединены к внутренней распределительной коробке.

  • Электромагнитный клапан 24 В пост. ток: позволяет опускание цилиндра в случае прерывания электрического питания.
  • Детектор присутствия препятствий: в случае обнаружения препятствия над цилиндром, не позволяет подъём или, если препятствие обнаружено в фазе подъёма, меняет сторону движения и опускает цилиндр до упора.
  • Акустический сигнал: сопровождает движение подъёма и опускания цилиндра.
  • Нагревательный элемент 24 В пост. ток: нагревает боллард изнутри, когда внешняя температура опускается ниже 5 °C.
  • Детектор магнитных петель.
  • Изменение цвета выдвижного цилиндра по шкале RAL .
Технические характеристики
Диаметр цилиндра 275 мм
Толщина стенки цилиндра 4 мм
Высота цилиндра 500/600/700/800 мм
Материал цилиндра Нержавеющая сталь AISI 304
Отделка цилиндра Нержавеющая сталь AISI 304
Подземный бокс горячая оцинковка
Время подъёма H 700 ~3,00с (23 см/с)
Время опускания H 700 ~2,80с (25 см/с)
Рабочая температура -20 °C +80 °C
(-40°C + 80°C с нагревателем)
Напряжение питания 230 В 50 - 60 Гц
Потребляемая мощность 1.100 Вт
Номинальный ток 1,8 А
Класс защиты IP 67
Интенсивность использования Высокая
Сопротивляемость удару 52.000 Дж
Модель HRC – 70.000 Дж
Сопротивляемость проникновению 320.000 Дж
Модель HRC – 420.000 Дж
Максимальная статическая нагрузка 20.000 кг
Вес от 196 до 234 кг в зависимости от модели
Габаритные размеры

talos demensions s talos 94 stop s
