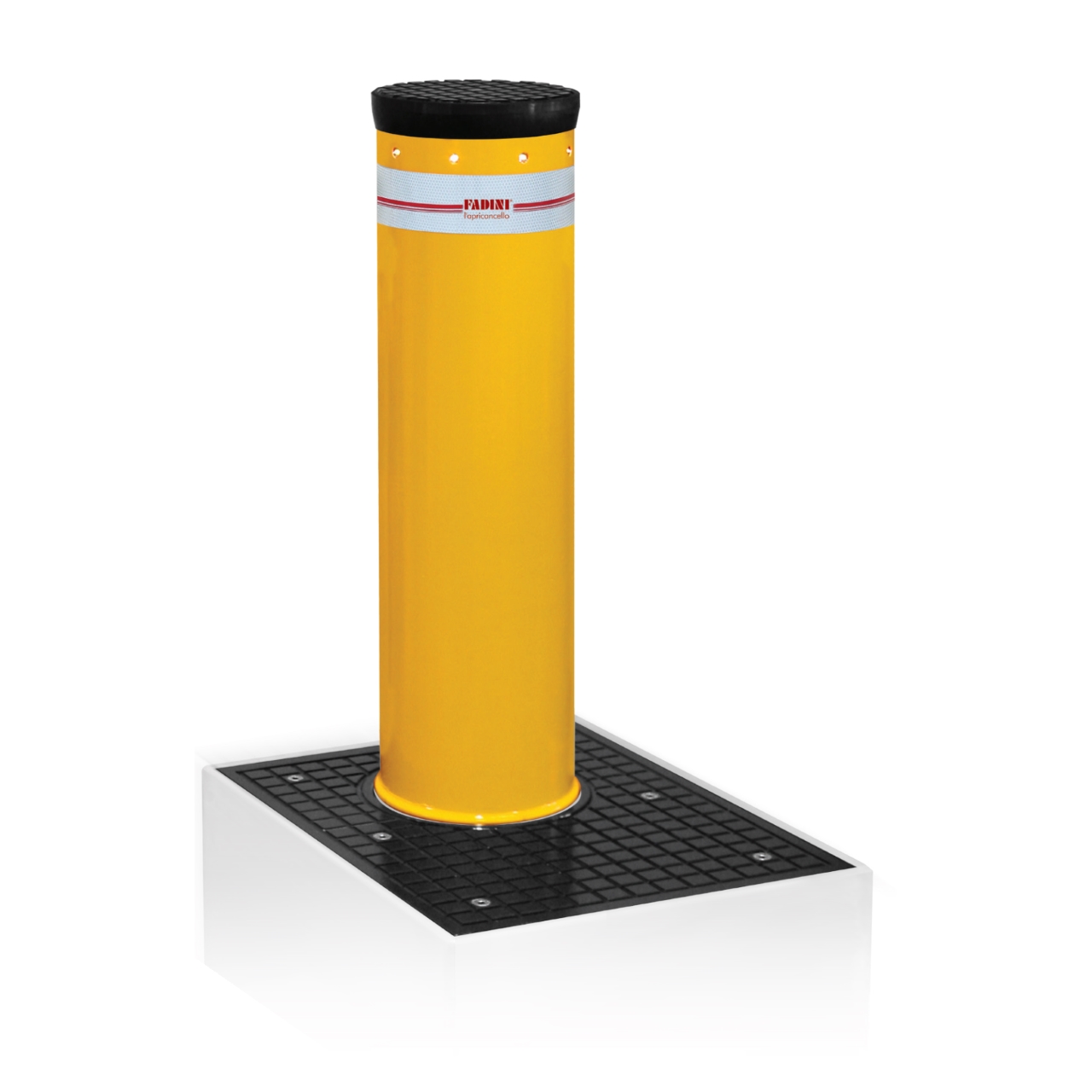

TALOS M50

ПРИМЕНЕНИЯ

Автоматический антитеррористический боллард со в строенной гидравлической станцией. Предусмотрен для интенсивного использования, сертиф ицирован и тестирован согласно правилам ASTM F2656-07 M50 (бывший K12) – «Standard Test Method for Vehicle Crash Testing of Perimeter Barriers».

Автоматический боллард разработан для защиты зон требующих высокого уровня безопасности, таких как: военные базы, аэропорты, п осольства, банки, тюрьмы и тд.

ОПИСАНИЕ АВТОМАТИЧЕСКОГО БОЛЛАРДА

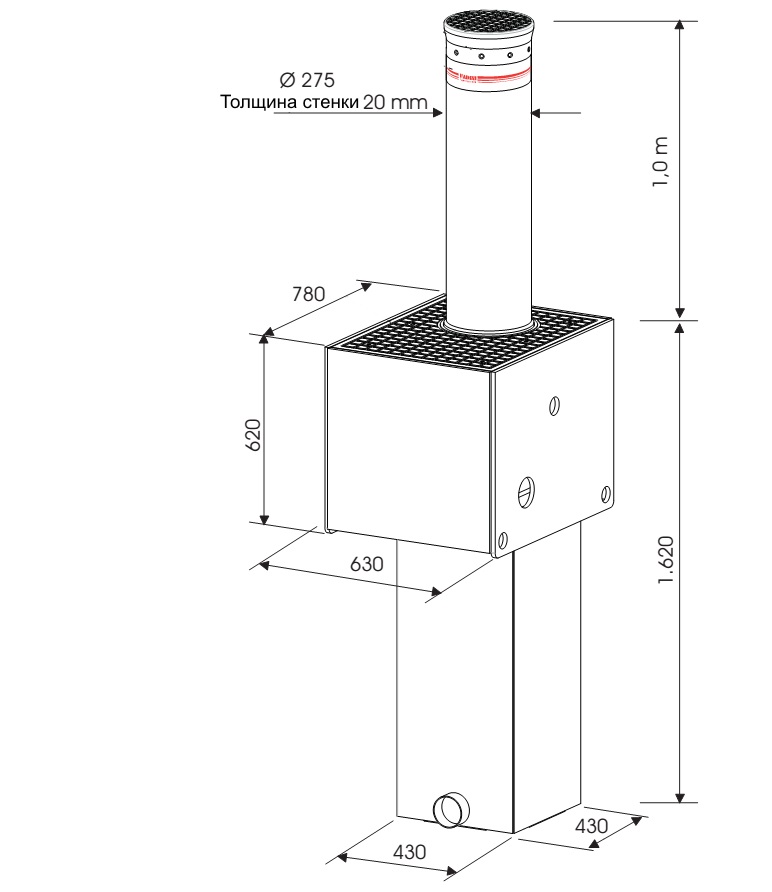

Боллард состоит из выдвижного цилиндра высотой 1 000 мм над уровнем дорожной поверхности, диаметром 275 мм, толщиной стенки 20 мм. В поднятом положении, 50 см (ограничение) выдвижног о цилиндра остаётся внутри подземного корпуса и поддержан двумя усиливающими п литками 15 и 30 мм толщины. Выдвижной цилиндр выполнен из стали Fe 360 обработа нная методом катафорез и полиэфирной порошковой окраской.

Автоматический боллард в силе остановить транспо ртное средство весом в 6 800 кг, движущееся на скорости 75 км/час и поглощать энерги ю 1.680.000 Дж, согласно правилам ASTM F2656-07.

Конструкция болларда, цилиндр и подземный корпус (выполненный из стали обработанной горячей оцинковкой), ставиться в армированный карка с внутри котлована под фундамент. Оснащён двумя магнитными концевыми выключателями: в ерхний и нижний. Класс защиты разъёма быстросъемного IP66.

ГИДРАВЛИЧЕСКАЯ СТАНЦИЯ

Исполнительный механизм состоит из двух гидравли ческих насосов, каждая из которых приводится в действии электрическим двигателем (230 В перем. ток)  Класс защиты IP 67. Смонтированы внутри верхней части подземного бокса, сбоку по отношению к выдвижному цилиндру, доступ защищён прямоугольной плиткой. Гидравлические станция и цилиндр соединены между ни ми гибкими трубками высокого давления (300 bar).

В случае прерывания электрического питания болла рд должен оставаться в поднятом положении. Цилиндр опускается только при восстановл ении сетевого питания. Оснащён механизмом разблокировки, для ручного опускания выд вижного цилиндра.

АКСЕССУАРЫ БЕЗОПАСНОСТИ СЕРИЙНОГО ОСНАЩЕНИЯ

Видимость выдвижного цилиндра в любых климатичес ких условиях обеспечена светоотражающей одобренной клейкой лентой шириной 8 0 мм и 9 сигнальными светодиодами вокруг верхнего контура.

Головка выдвижного цилиндра защищена резиновым о тбойником от возможных ударов прохожих.

СКОРОСТЬ РАБОТЫ

Работа в стандартных условиях:

• скорость опускания 31 см/с ( ~ 3,20 s)
• скорость подъёма  25 см/с ( ~ 4,00 s)

РАБОЧАЯ ТЕМПЕРАТУРА

Автоматические болларды разработаны для работы в ни жеследующих климатических условиях:

• стандартная рабочая температура: - 20°C + 80°C
• рабочая температура с нагревателем (опция): - 40°C + 80°C

БЛОК УПРАВЛЕНИЯ

Боллардами управляет электронная плата питанием от  230 В в переменном токе, которая устанавливается снаружи внутри пластиковой коробки  из поликарбоната. Управляет одним боллардом. Для электрических соединений использовать многопол юсный кабель FG 70R 12x1,5 mm² .

АКСЕССУАРЫ

Болларды возможно доукомплектовать различными аксес суарами, которые с завода смонтированы и подсоединены к внутренней распредели тельной коробке.

Нагревательный элемент 24 В пост. Ток: нагревает боллард изнутри, когда внешняя температура опускается ниже 5 °C.

Изменение цвета выдвижного цилиндра по шкале RAL .
